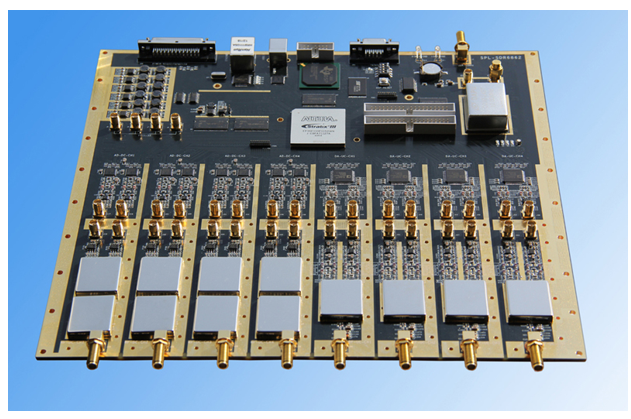

通用软件无线电平台-SDR6862

主要用途：

　　八通道高速信号AD采样

　　八通道高速信号DA回放

　　多模卫星导航接收机开发验证平台

　　多模卫星信号模拟源产生研究

　　现代信号处理类通用开发平台

　　磁盘阵列存储

　　软件无线电基带处理模拟中频/射频/发送/接收板

主要硬件资源配置：

　　采用TI公司的高速浮点型处理器TMS320C6713B，主频300MHz，达2400MIPS，具有强大的通信信号处理能力;

　　采用Altera公司的StratixIII E系列高速高性能FPGA芯片EP3SE110F1152I3作为核心处理器，可满足目前绝大多数的软件无线电中通信信号处理硬件编程和控制能力。

　　四路独立射频正交下变频模块，正交下变频芯片采用AD8347，频率覆盖800 MHz到2.7 GHz，实现射频信号混频至中频频段;

　　八通道独立AD采样，AD采用Analog Device公司AD9233芯片，更高采样率可达125MHz，12位分辩率，模拟带宽更高可达650MHz，可做射频直接带通采样，板上AD可采集对应四通道射频下变频正交IQ输出。

　　四通道Analog高速16位DA转换芯片AD9777，更大输入数据速率为160 MSPS(无插值)，更大DAC更新速率为400 MSPS(8x插值)，可以实现更传统的基带I/Q架构或镜像抑制上变频架构。

　　四通道模拟正交上变频模块，上变频芯片采用ADL5375，实现正交信号调制至射频频段输出，频率覆盖800 MHz到2.7 GHz，更大输出功率为10dBm;

　　板上具有USB2.0高速传输接口功能，接口芯片为Cypress的CY7C68013-56，支持480Mbits高速数据传输;◦板上具有100M以太网接口功能，接口芯片为WIZnet的W5100，支持100M以太网接口速度传输;

　　板上参考时钟晶振：10MHz，恒温晶振，可达0.001PPM

　　板上提供高精度RTC实时时钟模块，在-40°C~+85°C温度范围内提供±3.5PPM精度。

　　接口类型：

　　4个RS232串行口;

　　2个差分422串行口;

　　1个USB2.0接口，接口芯片为Cypress的CY7C68013，支持480Mbits高速传输;

　　1个100M以太网接口，接口芯片为WIZnet的W5100，支持100M以太网接口速度传输;

　　两个磁盘IDE接口，***多可支持两个磁盘同时工作，接口具有60个IO口扩展功能;

　　24个扩展IO口，方便用户扩展接口，其中4个IO口通过SMA接口进行扩展
