四阵元北斗二代B3中频信号采样器SAS800B3A4采用分立元件构成射频共本振阵列接收结构，参考时钟采用10MHz，0.005ppm的高稳恒温晶振;并且设备自带超大容量固态硬盘阵列存储，可实时存储四阵元的采集数据，离线通过USB3.0接口进行高速数据上传到计算机上形成数据文件，是一款可灵活配置的阵列信号采集和存储的系统平台。

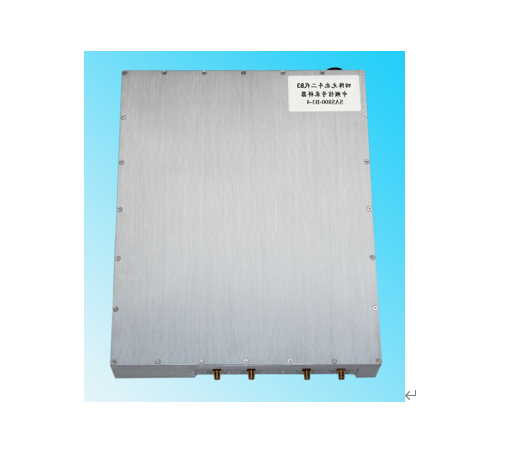

　　设备外观：

　　设备主要技术指标：

　　通道数： 4

　　采样方式： 北斗二代B3同步采样功能(射频通道为四阵元配置模式， 4路共射频本振)

　　采样存储位数： 16位

　　通道间相位误差： 小于10度

　　通道间幅度误差： 小于1dB

　　通道隔离度： ≥50dB

　　射频通道噪声系数： 2dB~2.5dB

　　输入信号动态范围： 当B3频点输入信号为-30—130dBm时，下变频通道仍然保证线性工作

　　中频更大输出功率： 3dBm

　　带外抑制： -3dB带宽≥20MHZ，-40dB带宽≤33MHZ(B3)

　　接收信号： BD2B3频率->1268.52MHz±10.23MHz

　　信号带宽： 20.46(双边带宽)

　　采样频率： 50.000000MHz

　　采样制式： 实采样

　　数据宽度： 16比特

　　数字中频： 12.5MHz

　　存储时长： 不少于30分钟

　　磁盘阵列存储类型： 基于固态硬盘(SSD)阵列存储技术

　　计算机接口： USB3.0

　　天线接口： SMA(母)

　　数据获取能力： 可定时，也可不限时连续采样

　　天线馈电电压： +4.7V

　　供电： +5V，6A电源适配器

　　功耗： 20W

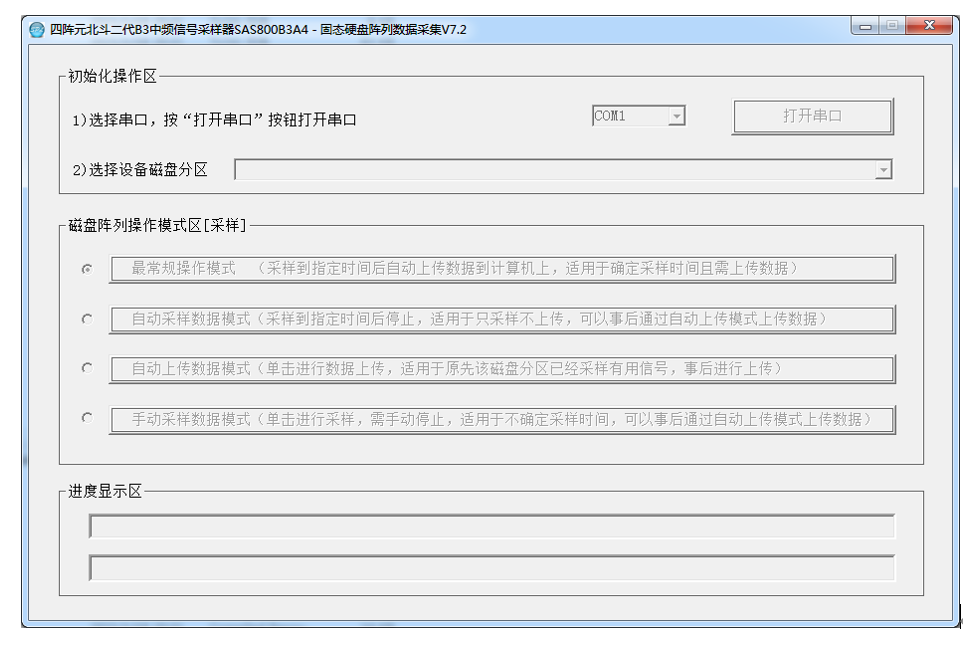

　　参数设置界面

　　注：如本产品提供的功能和指标与用户最终需求有差异的地方，可接受定制。
