四阵元北斗二代B3中频信号采样器SAS800B3A4四阵元北斗二代B3中频信号采样器SAS800B3A4采用分立元件构成射频共本振阵列接收结构，参考时钟采用10MHz，0.005ppm的高稳恒温晶振;并且设备自带超大容量固态硬盘阵列存储，可实时存储四阵元的采集数据
收藏

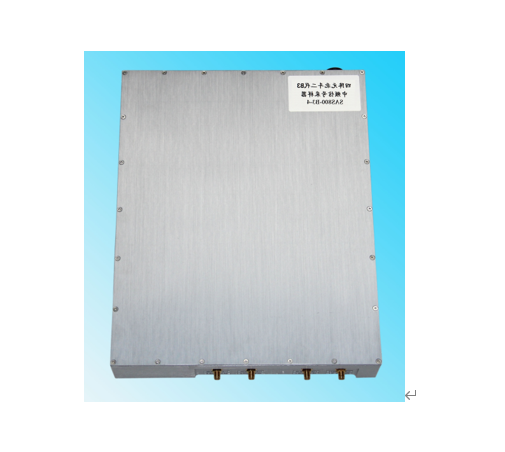

四阵元北斗二代B3中频信号采样器SAS800B3A4采用分立元件构成射频共本振阵列接收结构，参考时钟采用10MHz，0.005ppm的高稳恒温晶振;并且设备自带超大容量固态硬盘阵列存储，可实时存储四阵元的采集数据，离线通过USB3.0接口进行高速数据上传到计算机上形成数据文件，是一款可灵活配置的阵列信号采集和存储的系统平台。 设备外观：

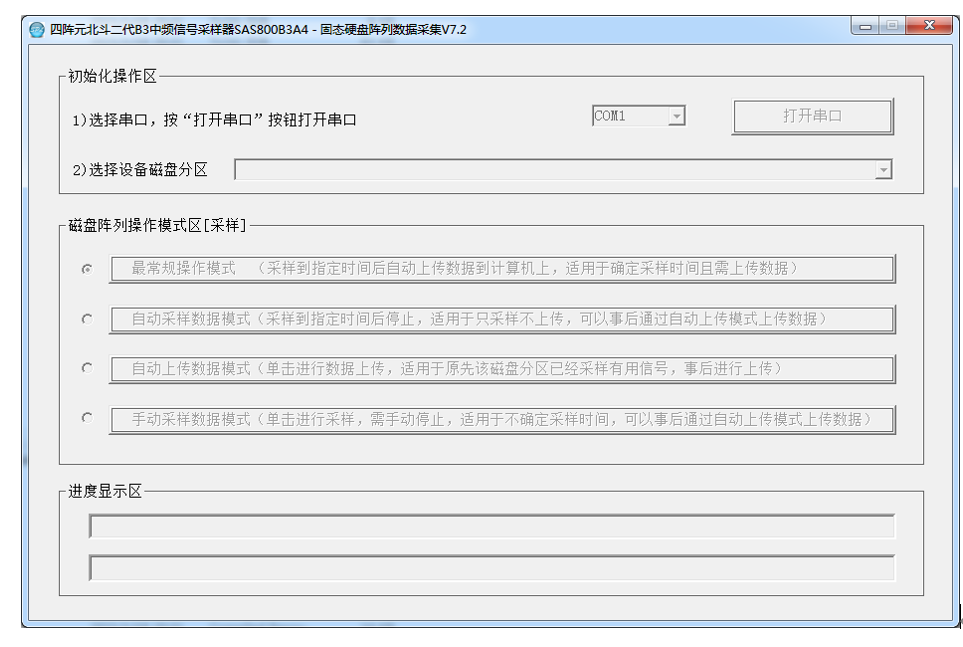

设备主要技术指标： 通道数： 4 采样方式： 北斗二代B3同步采样功能(射频通道为四阵元配置模式， 4路共射频本振) 采样存储位数： 16位 通道间相位误差： 小于10度 通道间幅度误差： 小于1dB 通道隔离度： ≥50dB 射频通道噪声系数： 2dB~2.5dB 输入信号动态范围： 当B3频点输入信号为-30—130dBm时，下变频通道仍然保证线性工作 中频更大输出功率： 3dBm 带外抑制： -3dB带宽≥20MHZ，-40dB带宽≤33MHZ(B3) 接收信号： BD2B3频率->1268.52MHz±10.23MHz 信号带宽： 20.46(双边带宽) 采样频率： 50.000000MHz 采样制式： 实采样 数据宽度： 16比特 数字中频： 12.5MHz 存储时长： 不少于30分钟 磁盘阵列存储类型： 基于固态硬盘(SSD)阵列存储技术 计算机接口： USB3.0 天线接口： SMA(母) 数据获取能力： 可定时，也可不限时连续采样 天线馈电电压： +4.7V 供电： +5V，6A电源适配器 功耗： 20W 参数设置界面
注：如本产品提供的功能和指标与用户***终需求有差异的地方，可接受定制。 |
