导航信号干扰机SGT6518P针对北斗、GPS、GLONASS以及伽利略等全球卫星导航系统工作频段，能够产生多样式、多带宽压制式干扰信号，以满足系统抗干扰性能测试的需要。考虑到测试的便捷性，导航信号干扰机SGT6518P自带触摸屏显示控制功能，能够对干扰参数进行完整设置。

l 设备外观参考

l 显控界面参考

一．导航信号干扰机SGT6518P -主要功能技术指标

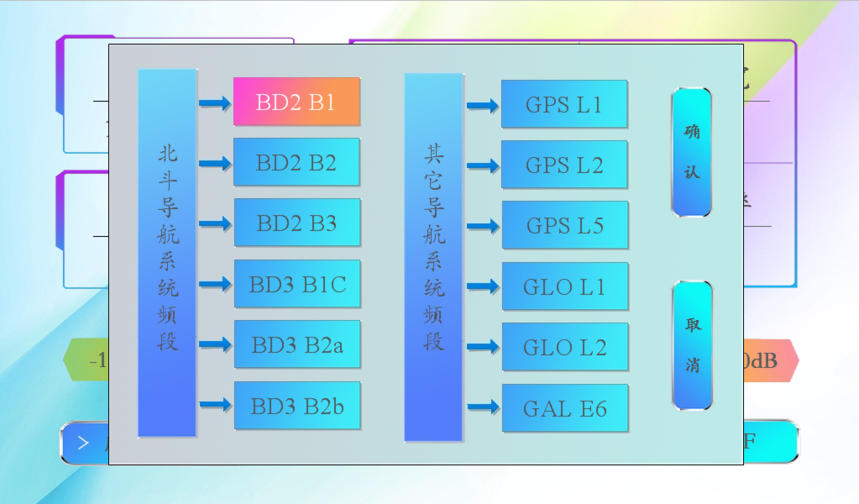

（1）  干扰频段

北斗导航系统频段

a) BD2 B1频段：1561.098MHz±0.001MHz；

b) BD2 B2频段：1207.14MHz±0.001MHz；

c) BD2 B3频段：1268.52MHz±0.001MHz；

d) BD3B1C频段：1575.42MHz±0.001MHz；

e) BD3B2a频段：1176.45MHz±0.001MHz；

f) BD3B2b频段：1207.14MHz±0.001MHz；

其它导航系统频段

a) GPS L1频段：1575.42MHz±0.001MHz；

b) GPS L2频段：1227.60MHz±0.001MHz；

c) GPS L5频段：1176.45MHz±0.001MHz；

d) GLO L1频段：1602.0MHz±0.001MHz；

e) GLO L2频段：1246.0MHz±0.001MHz；

f) GAL E6频段：1278.75MHz±0.001MHz；

（2） 干扰类型

a) 瞄准连续波CW

b) 调频干扰FM（调制信号：三角波（TRI）、带限白噪声）

c) 扫频干扰SCW（调制信号：三角波（TRI）、锯齿波SAW）

d) 带限高斯白噪声FWGN

e) BPSK干扰

f) 伪码相关干扰PCI（产生与民码同频同速率的伪随机编码，并与卫星的伪随机序列有一定的相关性）

（3） 调制波形、调制带宽、调制速率

调制波形

a) 三角波TRI调制

b) 锯齿波SAW调制

c) 带限白噪声FGN调制

调制带宽

a) 调制带宽100KHz

b) 调制带宽200KHz

c) 调制带宽500KHz

d) 调制带宽1MHz

e) 调制带宽2MHz

f) 调制带宽5MHz

g) 调制带宽10MHz

h) 调制带宽20MHz

i) 调制带宽50MHz

调制速率

a) 调制速率100Hz

b) 调制速率200Hz

c) 调制速率500Hz

d) 调制速率1KHz

e) 调制速率2KHz

f) 调制速率5KHz

g) 调制速率10KHz

h) 调制速率20KHz

i) 调制速率50KHz

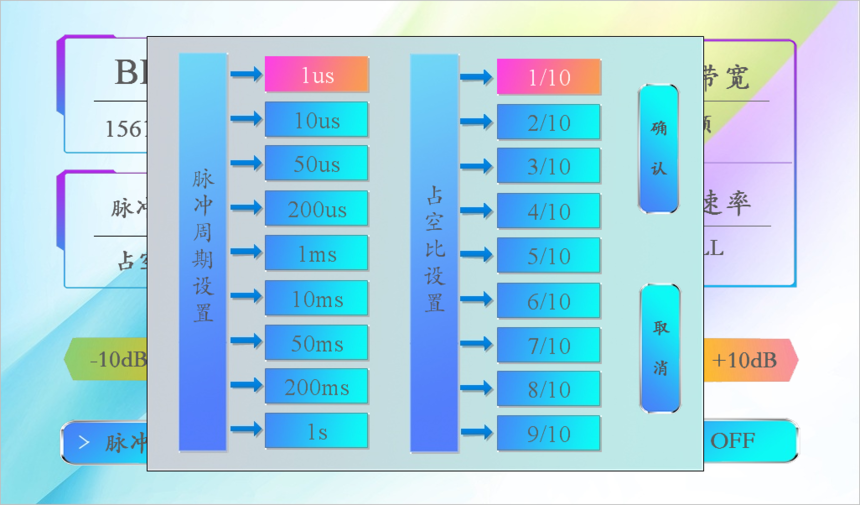

（4） 脉冲调制周期/占空比

脉冲周期

a) 脉冲周期1us

b) 脉冲周期10us

c) 脉冲周期50us

d) 脉冲周期200us

e) 脉冲周期1ms

f) 脉冲周期10ms

g) 脉冲周期50ms

h) 脉冲周期200ms

i) 脉冲周期1s

脉冲占空比

a) 占空比1/10

b) 占空比2/10

c) 占空比3/10

d) 占空比4/10

e) 占空比5/10

f) 占空比6/10

g) 占空比7/10

h) 占空比8/10

i) 占空比9/10

（5） 设备内部参考时钟基准频率

恒温晶振输出正弦波20MHz ，频率稳定度优于1e-8（0.01 ppm）。

（6） 射频干扰输出功率

最大输出功率不小于40dBm（10瓦），步进量不大于1dB。

a) 输出功率范围：-20dBm～40dBm；

b) 可调功率衰减步进量1dB（档位分两档：10dB与1dB）。

（7） 输出信号准确度

在全功率范围内，输出信号准确度优于1dB。

（8）  设备供电

能够适应交流电压为220V±10%，频率50Hz±5%的市电。

（9） 设备功耗

小于70W。

（10） 设备尺寸及重量

宽度为358mm，高度为133mm（3U），深度为276mm，重量为8.0kg。

二．导航信号干扰机SGT6518P -接口说明

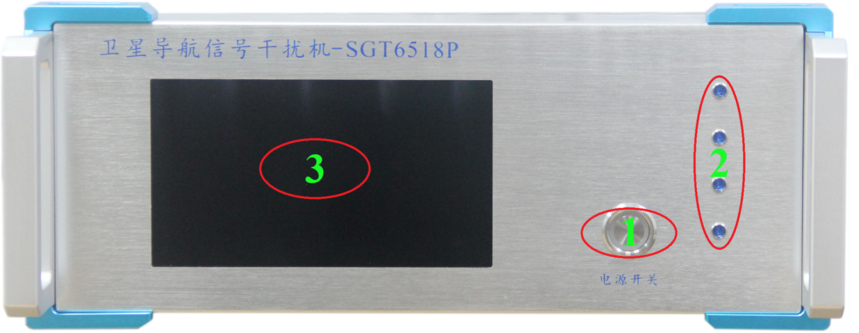

1) 前面板接口说明

（1） ~220V电源开关；

（2） 设备工作指示灯;

（3） 显控液晶屏，带触摸功能（7寸IPS电容触摸屏)。

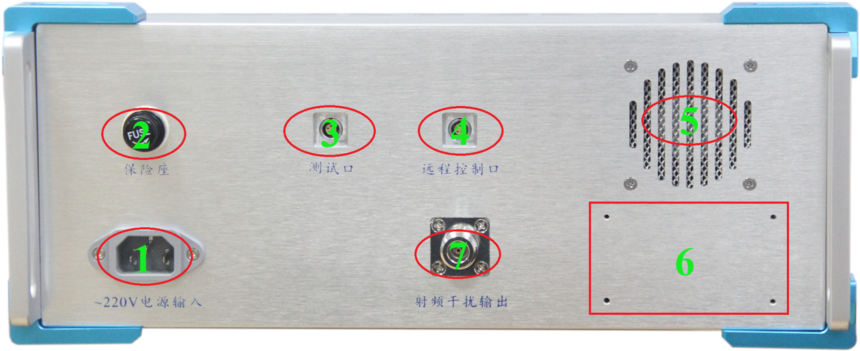

2) 后面板接口说明

（1） ~220V电源输入接口；

（2） 电源保险座;

（3） 测试口（厂家预留）；

（4） 远程控制口，用于设备进行远程控制，差分RS422接口；

（5） 设备散热风扇口；

（6） 设备铭牌安装孔；

（7） 射频干扰输出接口，N型座（母）。
